功能概述

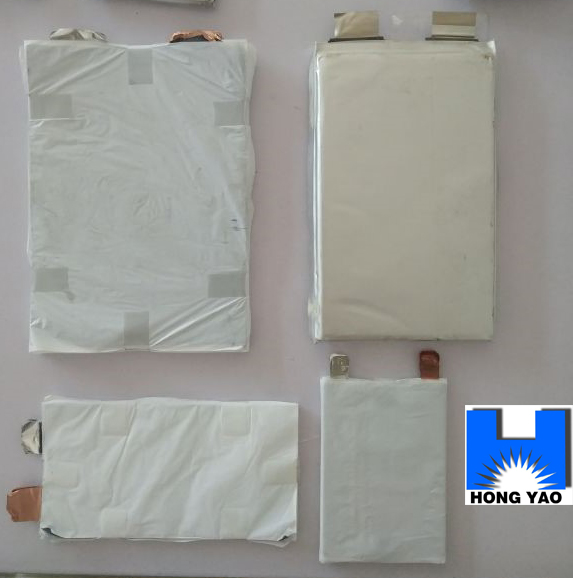

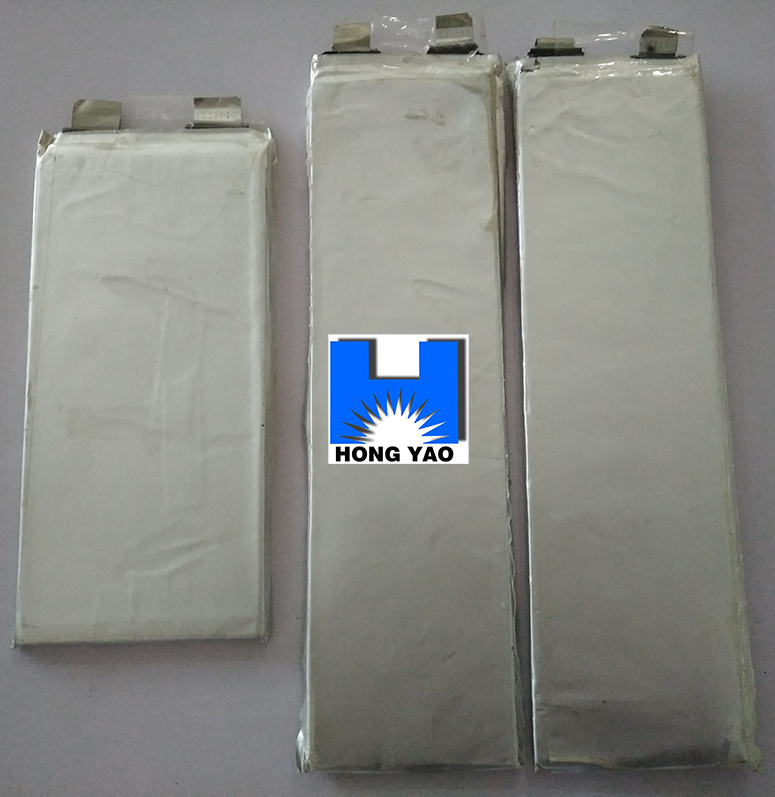

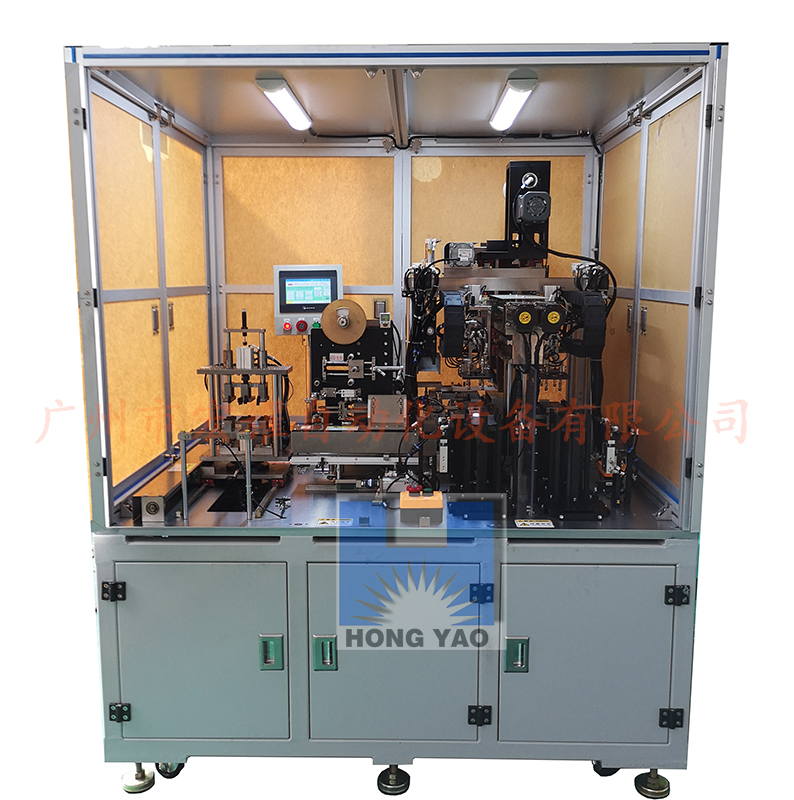

本設備適用于將鋰離子電池電芯的正、負極片與隔離膜做Z形疊片裝配，自動在極組外包隔離膜，自動切斷隔膜，自動貼終止防松膠帶，
手動下料，人工收取電芯.
技能特點
● 正、負極均為單料槽配置，料槽中極片具有實時浮升結構；
● 采用輕微折彎、毛刷、抖動動作和彈性吸盤能有效的防止吸多片現象；
● 二次精確定位，保證極片對齊度；
● 設備設置除塵裝置，能集中收集極片脫落的粉塵，保證機械臺面清潔；
● 正負極壓爪交替壓緊正、負極片，防止出現交叉污染的現象；
● 疊片前正負極料槽用隔板隔開，防止出現交叉污染現象；
● 隔離膜吹干燥離子風，去除隔膜靜電；
● 二次定位安裝超聲波傳感器，能檢測出重片和缺片；
● 采用伺服驅動疊片臺，能使各層極片間受力均勻；
● 采用進口無痕緩沖吸盤，有效防止極片出現吸印，壓痕現象；
● 具有隔膜回收功能和第一片隔膜糾偏功能。
規格材料 | 來料 | 長度 | 寬度 | 厚度um | 內徑 | 最大外徑 |
正極 | 片料 | 65-190 | 25-100 | 100~280 | —— | —— |
負極 | 片料 | 65-190 | 25-100 | 80~280 | —— | —— |
正極耳 | —— | ≤30 | 10-50 | —— | —— | —— |
負極耳 | —— | ≤30 | 10-50 | 8~20 | —— | —— |
隔膜 | 卷料 | —— | 33-186 | 16~45 | φ76.2 | Φ250 |
