產品介紹
1.人工單片上極片，自動卷繞，自動換卷針，自動貼終止膠帶并切斷，自動下料，采用雙工位結構，提高效率。
2.隔膜連續，隔膜張力可根據需要進行調節。
3.極片的張力在卷繞過程中可以控制。
4.極片料槽寬度可以調節以便適合不同型號寬度的極片，料槽尺寸精度高并耐磨，光滑。
5.本設備采用橫向貼膠，貼膠長度及寬度調整大，極易保證電芯的外觀及尺寸質量。
6.卷針特殊處理，能夠快速順利抽出，不影響已經卷好卷芯的整齊度，更不會劃傷隔膜，或導致卷芯成螺旋型。

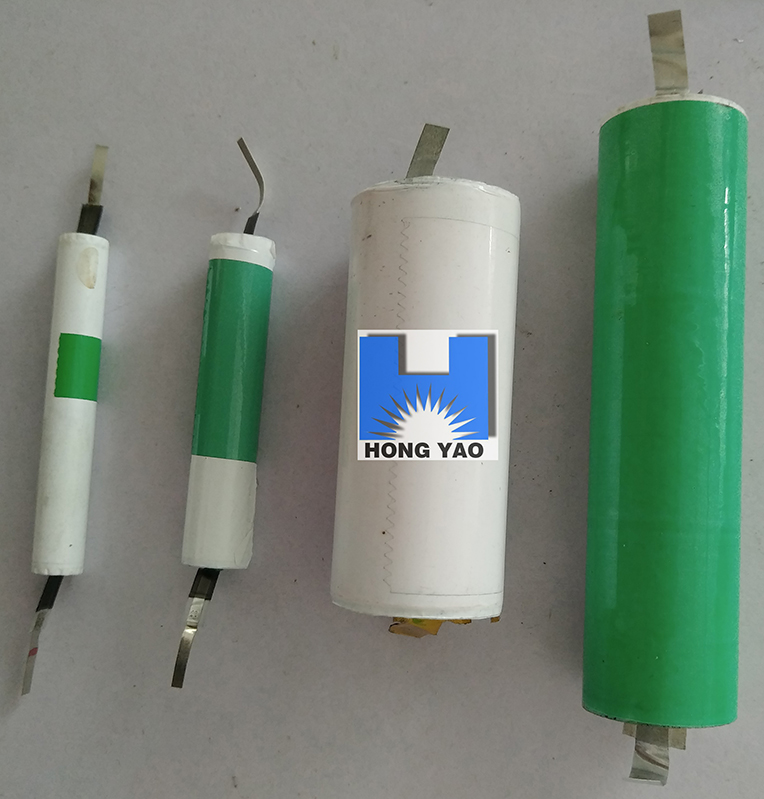

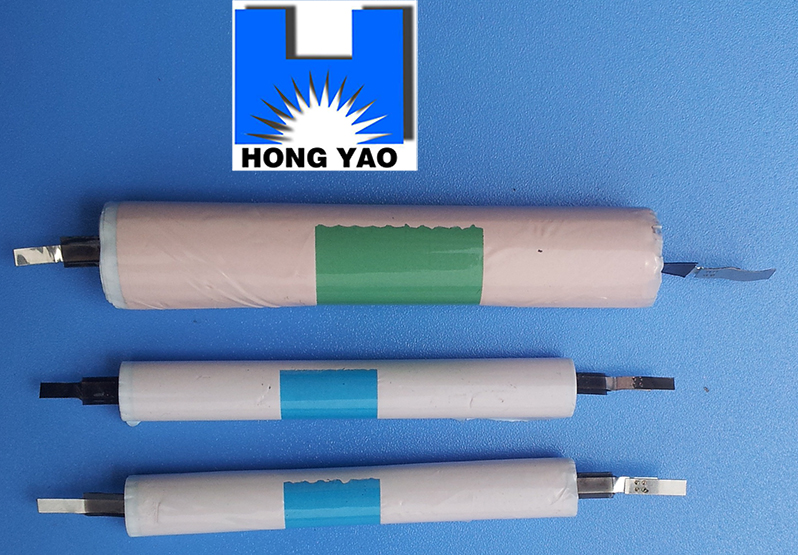

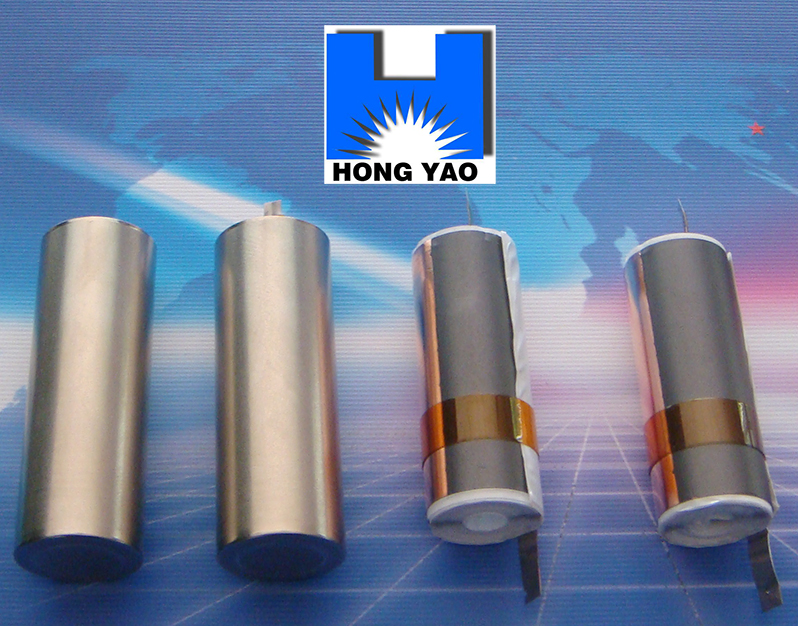

7.適合卷繞14500、14430、18650、18500、26650等多種型號規格的圓柱型鋰離子電池。
適用材料規格：
材料 |
材料長度 （mm）
| 材料寬度 （mm） | 材料厚度 （um） | 最大外徑 （mm） | 內徑（mm） | ||
尺寸范圍 |
尺寸范圍 |
公差 |
尺寸范圍 |
公差 | |||
正極片 |
60～250 |
23～52 |
0.2 |
100～200 |
5 |
------- |
------- |
負極片 |
60～250 | 23～52 | 0.2 | 100～200 | 5 | ------- | ------- |
隔膜 |
--- | 25～55 | 0.2 | 16～25 | --- | 250 | 76.2 |
終止膠帶 | --- | 12～20 | 0.2 | 100~350 | --- | 150 | 76.2 |
設備參數：
序號 | 參數名稱 | 技術參數 | 單位 | 備注 |
1 | 卷針直徑 | ∮2.0標準 | mm | 可訂做 |
2 | 粘膠帶方式 | 縱帖 | ----- | 終止膠帶平行于極耳 |
3 | 收尾方式 | 不限 | ----- | 隔膜或極片收尾 |
4 | 速度 | 6-8 | pcs/min | |
5 | 隔膜對齊誤差 | ±0.3 | mm | |
6 | 極片對齊誤差 | ±0.3 | mm | |
7 | 合格率 | ＞98 ％ | ----- | |
8 | 外型尺寸 | 1000L*800W*1100H | mm | |
9 | 架動率 | ＞90％ | ----- |
